一、主要技术参数

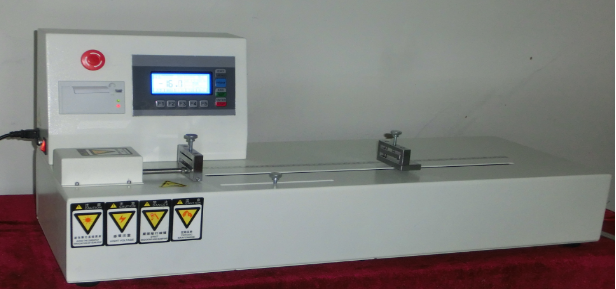

型号名称	LJ-273电脑式载带剥离力试验机
容量选择	50 N（可选20N、50 N、100 N、200 N、500 N、1KN、2KN）
准确等级	0.5级
力量单位切换	Kgf、gf、N、kN、lbf
应力单位切换	MPa、kPa、kgf/cm2、lbf/in2
控制方式	电脑控制
显示方式	计算机显示
荷重精度	±0.5 %
行程分辨率	0.1 mm
显示分辨率	0.01 N
力量分辨率	1/500000
有效行程	约650 mm（可定制）
试验宽度	Ø120 mm
试验速度	0.5～500 mm/min 可调
停机模式	超载停机、紧急停止键、试件破坏自动停机并复位、上下限设定自动停机
安全装置	超载保护、限位元保护
机械系统	高精度滚珠丝杆
夹具配置	根据客户要求配置一付
机台尺寸	800×300×200 mm(W×D×H)
电源	1PH、AC220V、50/60Hz

二、设备概述及用途

   计算机式拉力试验机，采用高精度力值传感器，通过全计算机测控技术，精密滚珠丝杆传动，低功耗高效静音马达驱动，具有测试简便，力值精准，速度恒定，造型美观，运行平稳安静等诸多优点。可做剥离、穿刺、拉伸、撕裂、抗压、弯曲等多种力学测试项目。

三、符合标准

   依照国家标准GB2792-2014之规定设计制造，另符合ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7等多项国内国际测试标准。

四、产品优点：

1、采用windows工作平台，参数设定全部以对话框的形式处理，操作简单。

2、计算机显示，实时力值、峰值、速度、测试次数、力值曲线多图直观显示。

3、设计人性化，操作简单易行。

4、全计算机模式操作。

5、仪器存储：无限次测试结果，可删除任意一组或多组。

6、打印输出：连接计算机通过普通A4纸打印机输出。

7、力量单位：N、kN、kgf、gf、lbf可选。

8、位移单位：mm、cm、in可选

9、强度单位：Pa、kPa、Mpa、kgf/cm2、lbf/in2可选。

10、保护措施：超行程保护，超力值保护，超时间保护，外限位保护等多等保护方法。

11、高灵敏度，瞬时判定压溃并能自动停机

12、全中文或英文直观显示，适合国内外使用！

13、测试、上升、下降、回位速度任意输入设定，精准控制。

14、测试完成自动快速回位，避免长时间等待，加快测试效率。

15、测试结果：测试完成自动记录并保存，无须手工存储。

16、多测试项目，多单位可选，满足多种测试标准。

17、精度高:采用高精度S型传感器，最大精度可达0.25%。

18、内置专用校准模式，便于第三方计量校准机构对仪器进行校准认证。

19、台湾TBI高精度滚珠丝杆传动，高效、耐用，直线度高。

20、高性能电机，噪音低，振动小，使用寿命长。

21、优质S型合金钢传感器，精度高，抗外力、抗超载能力强。

22、机器外箱采用A3钢板，静电喷粉吸塑涂装，造型美观大方。



五、结构及工作原理：

1. 结构：
   1）全计算机剥离试验机采用双柱型龙门式结构，向上：拉伸，向下：压缩、弯曲；
   2）高精度精密滚珠丝杠：驱动中横梁上下移动，传递负荷；
   3）同步齿形带行星减速系统：带动丝杠转动加载。

2. 工作原理：
      高性能电机和高精度滚珠丝杠带动活动横梁上、下移动，施加载荷，完成各种试验。
   3.测量系统：
       负荷、变形和位移三闭环控制，见如下示意图。











1. 负荷测量：
       采用进口高稳定度、高精度应变式进口负荷传感器，配备测量控制器，传感器的负荷测量范围均分为400000个码字，确保测力精度优于示值的±0.5%，如有特殊要求，可同时标定多个传感器，实现宽范围的负荷测量 ，且能实现应力、应变、位移全闭环控制。

2. 变形、位移测量：

1. 小变形（断裂伸长率小于50%）测量采用电子引伸计和A/D转换电路实现，测量精度±0.5% ，分辩率为0.001mm。如有特殊要求，可同时标定和识别多只电子引伸计（用于金属材料，选配）；

2. 大变形测量装置可对塑胶、橡胶等材料的断裂伸长率进行测试，另可选配高低温箱等附属装置(用于橡胶材料，选配）；

3. 活动横梁位移测量采用日本高精度光电编码器，采用交流高速控制系统，调速方式为计算机控制任意设定，及手动设定活动横梁行程，精度为±0.5% ，分辨率为0.001mm。

1. 传动系统：
       采用器高精度、高回应频率的台湾东元伺服电机，通过同步齿形带带动丝杠转动加荷，保证传动系统运行效率高、噪音低， 传动平稳，传动精度高，工作寿命长，并保证速度精度在±0.5%以内。
   5．主机框架：
       采用立柱固定上横梁及工作台面构成框架结构，由一根高精度预应力无间隙的滚珠丝杠驱动中横梁上下移动，传递负荷，结构合理，刚性及稳定性好，在高速加载下加载平稳，使用寿命长，豪华圆弧一次成型外壳，应力分布更均匀，且美观大方。
   6．程控系统：
       采用计算机作为主控机，完成整个试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能，配有试验机专用Windows XP中英文版智能化软件包，可根据国家标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参数，并对试验数据进行统计和处理，然后输出各种要求格式的试验报告和特性曲线图样。

   六、测试软件介绍：

1. Windows操作系统下的豪华界面测试软件定速度 、定位移、定荷重、定荷重速率、定应力速率、定应力、定应变速率、定应变、应力速率→应变速率加之多种阶段转换控制菜单可自由组合成无穷多种多阶控制模式：位移＞＝、位移＜＝、荷重＞＝、荷重＜＝ 、屈服点、断点比例、应力＞＝、应力＜＝、应变＞＝、应变＜＝、循环及嵌套循环控制等；

2. 本公司万能材料试验机测试软件名称提供厂家自由修改，多种语言随机切换：简体中文、繁体中文 、英文。可设定10个用户权限及密码管理,用于区别不同使用者登陆测试软件后能使用的功能；

3. 力量（Tone、Kg、g、Kn、N、Lb）位移(mm、cm、inch)单位可随机切换,应力、应变虚拟表盘，动态显示应力，应变的变化增率；

4. 数据归零功能：可单独分别对力量、位移、变形归零，亦可对力量、位移、变形同时归零；

5. 测试过程中可随机切换显示各类曲线：荷重-位移、荷重-时间、位移-时间、应力-应变、荷重-两点延伸；

6. 测试标准编辑模块：可自由设定所需应用的测试标准，测试标准的架构是完全开发的没有行业使用上的限制，范围涵盖金属、非金属、特殊材料及成品的GB、ASTM、DIN、JIS、BS…等测试标准；

7. 试验样品参数设置、测试结果计算公式设置：输入后永久调用，自由设定各种试验样品基本数据，自由添加、修改、删除各类测试所需的公式，以满足不同测试结果的计算要求；

8. 专业级的报表编辑器：简单灵活的office报表编辑器，可简单快捷的编辑与打印各类自己需要的报表，程序双报表编辑器可自由编辑各类报表，选择或新建适合自己的报表格式；

9. 软件具备力值双校正系统：自动标定，零点、倍率软件调整非常方便,简洁的全程一档与精密全程七档力量线性双校正系统，在多路力传感器的作用下自动辨认、自动导入校正数据，软件具备超载保护功能，超载保护荷重值可根据实际情况自由设定；

10. 图形3D变换、多笔测试结果比较图形查看、自由变换坐标显示、自由缩放各类测试曲线等功能，可对测试结果进行重新分析、重新计算、滞后环法及逐步逼近法求取非比例延伸强度、荷重取点、位移取点设定、剥离区间设定等；

11. 测试结束可自动存档、手动存档，整组样品测试完毕自动求算最大力量、上、下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间最大值、最小值、平均值等；

12. 强大的测试结果数据分析功能：除了可对一般单阶控制所得的测试曲线进行各种参数的抓取及运算外，还可对特殊测试的多阶控制的曲线进行各阶参数的抓取及运算，且可自由设定计算方式 ；

13. 可对测试结果进行统一批号下的数据分析、报表打印，还可自由选择、组合不同批号下测试的结果进行数据分析，并将测试结果数据导出至word、excel、PDF等格式报表档，进行编辑、打印处理；

14. 历史测试结果的查询和报表打印功能：可分别依据测试日期、测试数据、测试结果等进行查询，亦可使用三者的逻辑组合进行历史测试结果的查询统计功能；

15. 软件具有历史测试数据演示功能：增加误删除测试结果的再现性，脱机离线演示软件功能，无需机台支持可模拟测试功能；

16. 测试软件具备密码锁定功能：可用来区分不同使用者的权限；

17. 测试软件及控制器硬件在壹年内如非人为原因而造成的损坏可免费更换，万能材料试验机测试软件终身免费无限升级。

七、曲线显示：















九、主要配件

1.动力采用伺服电机及伺服驱动器（如下图），其优点是结构紧凑，回程间隙小、精度高，使用寿命长，额定输出扭矩可以做的很大。









2、采用高精度台湾上银研磨级（如下图）双螺母滚珠丝杆，回差、磨损、精度、变形比传统单螺母的好，工作寿命更长，加载平稳无间隙，长期稳定性好且节能。

3、圆弧形同步对称驱动减速系统：专业定制型圆弧同步对称减速系统、低噪音、高效率、传动精确平稳。

4、高精度荷重元，采用国内和世界名牌。









测试夹具：
    为实现本机强大的试验功能，除随机提供基本配置拉伸夹具外，还有用于片、带、线、箔、条、纤维、板、棒、块、绳、布、网等各种材料的拉伸、压缩、弯曲、剪切、剥离、撕裂以及杯突、扭转等试验的夹具，具有互换性，用户可根据自己的需要另外选购。
