符合标准

本产足品满GB 2423.38—90《电工电子产品基本环境试验规程  试验R：防水试验方法》，GB/T10485-2007，严格按低压电器外壳防护IPX3…IPX4…等级GB/T4942.2-93、GB 4208—93、GB 4706、GB 7000等相对应的国家标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验

主要技术参数

实验空间：1000×1000×1000（W×H×D）㎜

外箱尺寸：1800×1900×1700（W×H×D）㎜

电源：380V or 220V 三相 50/60HZ  MAX 30A。

喷水摆管半径:400mm (可保证最大760mm尺寸零件进行试验)

喷水管直径：Φ16mm

喷水孔径：Φ0.4mm

喷水孔径间距：50mm

喷水管摆幅：45°、 60°、90°、(可调)

摆管速度：4 – 25 RPM 0 – 25 RPM可调整(可定点设定)

水压：1kg/cm2~3kg/cm2（可调）

压力：0~6kg/cm2（可调）

降雨量：2.5（+1.6）mm/min

转盘转速：4rpm±0.5rpm

流量计 5～50L/min、一组。

结构与特点:

1.内部SUS#304不锈钢板，厚度1mm。

2.外部SUS#430不锈钢板厚度1mm。

3.马达帮浦：Germany WILO 3HP（德国威乐）东元 1/2HP 各壹组。

4.帮浦型式：多翼涡卷对流式。

5.旋转马达：(台湾)TUNGLEE马达。数字显示转速表壹组（含减速机组）。

6. 摆动机构马达：进口可调速式步进驱动组，动作精准

7.降雨机构马达：(台湾)TUNGLEE马达（含减速机组）。

8. JIS-S标准喷嘴一组SAE 喷嘴一组 摆管一组25个喷头。

9.水流量:0.1±0.005~~12±0.05L/min（可调节）

10.测试范围： GBT 10485   JIS –(S1、 S2) SAE

A．GBT 10485方法A

B．GBT 10485方法B：

C． JIS D0203 (S1-S2) S1、S2——水压0.1 ,0. 3 Mpa； 喷咀 40（材质SUS 304不锈钢），流量 24.5 L/min , 39.2 L/min（可商议）

D、可自定义工作（工作参数可自定义设置）

产品用途

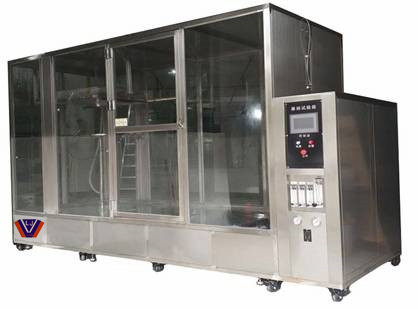

此淋雨试验设备为非标式设备，人工模拟淋雨试验箱用于外部照明和信号装置及汽车灯具外壳防护．是航空航天、汽摩、电工电子、家电、科研等领域必备的测试设备。

工作原理

1、喷水工作原理：

由水泵在试验箱体里的水箱中抽水，水箱→水泵→球阀→过滤器→调压阀→流量计→|→箱体内摆管（水压表）→喷头→试验样品→水箱                                               2、摆管传动工作原理：传动电机→减速机→转盘→连杆→齿条→齿轮→连接轴→摆管。摆管角度可通过减速机上的转盘来调节。

电器控制

1、试验样品可进行通电试验，本设备有12V和24V两种电压可供选择（允许最大电流30A），并可以对试验样品进行连续和间隙通电，通电时间和断电时间可根据需要设定。可保证在转盘转动时，线束可正常供电，不缠绕。

2、样品转台由数显调速器来控制（也可用变频器来控制，另行商定），直接旋转调速按扭来进行转盘转速的调节。

3、摆管由威仑来控制摆速，可自由设定范围内的任意参数。另外摆管连续工作和间隙工作均可自由转换，间隙工作和连续工作的时间均可以设定。

4、可以根据需要设定试验总时间，本设备还具有时间累计功能。（即每次设备通电后时间累计器延续上次设备的通电时间开始计时，累计器可以清零）

注：以上时间控制均是通过各自的时间继电器来控制，设置时间的最大值为99小时，时间的单位有小时，分，秒可供选择。（总时间的时间继电器除外，总时间的时间继电器的最大值是999小时，时间的单位是小时）。

安全保护系统:

1、自我保护,三项电压欠相，相序保护，防止水泵倒转。

2、时间累积器，防止试验意外中断，得知中断时间

3、电机过载保护装置

4、设备过流保护装置

5、附有无熔丝保护开关

6、超温、低水位时,机器警示灯指示,自动停机,故障未排除时,无法开机

7、水压过载保护开关

8、泵浦过载保护开关

9、马达加装过电流保护器

10、警报蜂鸣器

11、故障点中文指示画面

电源与环境要求:

1、电 源:  380V 3相4线  50Hz

2、机器周围环境温度维持在+5~+35℃之间。

3、必须有水源（普通自来水）提供，且有排水管道。
