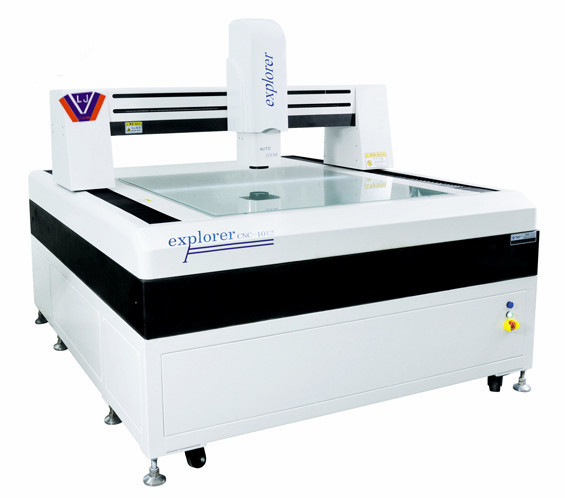

CNC-OP系列大行程高精度全自动影像仪
- 品牌： 力坚
- 型号： CNC-OP系列
产品介绍：
高精度自动测量仪是本公司自主研发的大量程的CNC型影像测量仪，可实现高效，准确的大批量工件测量；适用于精密零部件的检测和质量控制。在机械，电子，五金，塑胶等行业都得到了广泛的应用。
产品特点：
1.高精密全自动测量，CNC四轴控制。
2.高精度高强度机台：00级大理石底座/立柱/工作台，精度高，稳定性好。
3.XYZ 三轴进口精密级直线导轨/进口研磨级滚珠丝杆传动系统，寿命长，稳定性好。
4.高精度光栅尺0.5um。
5.WM自动变倍光学镜头，实现全自动测量，无需变倍校正。
6.高清日本SONY CCD相机，高品质的测量画面。
7.自动对焦测量，光学测高测平面度，可加装英国RENISHAW接触式测头。
8.程控式三环八区表面光源，LED轮廓光源，同轴光源。不同产品加装不同色彩光源。
9.激光指示器指示测量位置，快速定位，方便测量。
10.配套操纵手柄，方便任意位置操作。
LJ-CNC-1012D产品规格及参数：
|
规格参数 |
LJ-CNC-1012D |
|
|
工 |
X/Y轴行程 |
1000MM*1200MM |
|
Z轴行程 |
有效空间245mm,调焦行程200mm，工作距离95mm |
|
|
金属台面尺寸 |
1200MM*1400MM |
|
|
玻璃台面尺寸 |
1100MM*1300MM |
|
|
传动型式 |
X/Y/Z轴日本进口THK精密线性导轨和进口THK研磨级滚珠螺杆 |
|
|
测量伺服驱动 |
光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM） |
|
|
测量精度：≤3UM+L/200 重复精度：≤3UM+L/200 |
||
|
X/Y/Z三轴日本松下高性能伺服电机，双重闭环控制系统 |
||
|
影像系统 |
摄像机：日本SONY 1/3″CCD 摄像机放大倍率：30-230X |
|
|
自动变倍镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X |
||
|
光源系统 |
表面光源与透射光源LED冷光源、寿命长、亮度可调 |
|
|
仪器外形尺寸（L*W*H） |
1750MM*2100MM*1650MM |
|
|
仪器重量（KG） |
2800KG |
|
LJ-CNC-1016D产品规格及参数：
|
规格参数 |
LJ-CNC-1016D |
|
|
工 |
X/Y轴行程 |
1000MM*1600MM |
|
Z轴行程 |
有效空间245mm,调焦行程200mm，工作距离95mm |
|
|
金属台面尺寸 |
1200MM*1800MM |
|
|
玻璃台面尺寸 |
1100MM*1700MM |
|
|
传动型式 |
X/Y/Z轴日本进口THK精密线性导轨和进口THK研磨级滚珠螺杆 |
|
|
测量伺服驱动 |
光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM） |
|
|
测量精度：≤3UM+L/200 重复精度：≤3UM+L/200 |
||
|
X/Y/Z三轴日本松下高性能伺服电机，双重闭环控制系统 |
||
|
影像系统 |
摄像机：日本SONY 1/3″CCD 摄像机放大倍率：30-230X |
|
|
自动变倍镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X |
||
|
光源系统 |
表面光源与透射光源LED冷光源、寿命长、亮度可调 |
|
|
仪器外形尺寸（L*W*H） |
1750MM*2650MM*1650MM |
|
|
仪器重量（KG） |
3600KG |
|
LJ-CNC-1218D产品规格及参数：
|
规格参数 |
LJ-CNC-1218D |
|
|
工 |
X/Y轴行程 |
1200MM*1800MM |
|
Z轴行程 |
有效空间245mm,调焦行程200mm，工作距离95mm |
|
|
金属台面尺寸 |
1400MM*2000MM |
|
|
玻璃台面尺寸 |
1300MM*1900MM |
|
|
传动型式 |
X/Y/Z轴日本进口THK精密线性导轨和进口THK研磨级滚珠螺杆 |
|
|
测量伺服驱动 |
光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM） |
|
|
测量精度：≤3UM+L/200 重复精度：≤3UM+L/200 |
||
|
X/Y/Z三轴日本松下高性能伺服电机，双重闭环控制系统 |
||
|
影像系统 |
摄像机：日本SONY 1/3″CCD 摄像机放大倍率：30-230X |
|
|
自动变倍镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X |
||
|
光源系统 |
表面光源与透射光源LED冷光源、寿命长、亮度可调 |
|
|
仪器外形尺寸（L*W*H） |
2000MM*2850MM*1650MM |
|
|
仪器重量（KG） |
4500KG |
|
LJ-CNC-1525D产品规格及参数：
|
规格参数 |
LJ-CNC-1525D |
|
|
工 |
X/Y轴行程 |
1500MM*2500MM |
|
Z轴行程 |
有效空间245mm,调焦行程200mm，工作距离95mm |
|
|
金属台面尺寸 |
1700MM*2700MM |
|
|
玻璃台面尺寸 |
1600MM*2600MM |
|
|
传动型式 |
X/Y/Z轴日本进口THK精密线性导轨和进口THK研磨级滚珠螺杆 |
|
|
测量伺服驱动 |
光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM） |
|
|
测量精度：≤3UM+L/200 重复精度：≤3UM+L/200 |
||
|
X/Y/Z三轴日本松下高性能伺服电机，双重闭环控制系统 |
||
|
影像系统 |
摄像机：日本SONY 1/3″CCD 摄像机放大倍率：30-230X |
|
|
自动变倍镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X |
||
|
光源系统 |
表面光源与透射光源LED冷光源、寿命长、亮度可调 |
|
|
仪器外形尺寸（L*W*H） |
2400MM*3500MM*1650MM |
|
|
仪器重量（KG） |
5500KG |
|
以上设备参数仅供参考，最终解释权归本公司所有。
