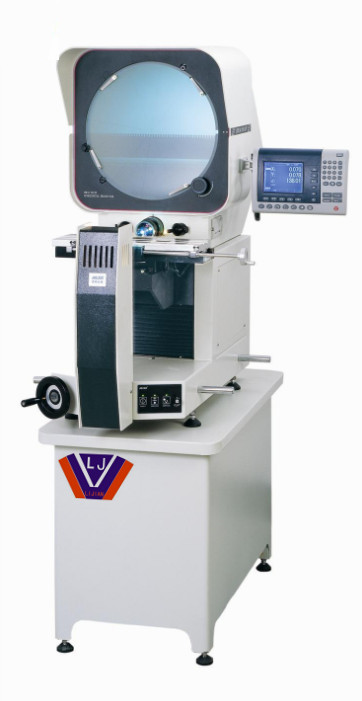

CPJ精密影像投影仪
- 品牌： 力坚
- 型号： CPJ-3020
测量投影仪被广泛应用于机械、仪表、电子、轻工等行业，以及应用于院校、研究所和计量检定部门。该仪器能高效率检测各形状复杂工件的轮廊尺寸及表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等，是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。
产品特点：
◆产品结构通用性强，外形美观，操作方便；
◇工作台升降传动采用进口V型直线导轨，传动轻便、舒适；
◆透射照明强度分高低连续可调，适应于不同工件的测量；
◇光学系统品质优良，物镜成像清晰，放大倍率准确；
◆反射照明采用光纤传输，体积小、照度高，使用方便；
◇工作台采用航空合金铝加工，测量范围大，重量轻；
◆仪器测量精度高，性能稳定可靠。
技术参数：
|
仪器型号 |
正像型 |
LJ12-3015 |
LJ16-3015 |
||||||||||||||||||||||||
|
工作台 |
工作台面尺寸(mm) |
408x126 |
455*126 |
||||||||||||||||||||||||
|
X坐标行程(mm) |
200 |
300 |
|||||||||||||||||||||||||
|
Y坐标行程(mm) |
90(调焦) |
90(调焦) |
|||||||||||||||||||||||||
|
Z坐标行程(mm) |
100 |
150 |
|||||||||||||||||||||||||
|
仪器测量精度 |
3+L/200 |
3+L/200 |
|||||||||||||||||||||||||
|
X,Y坐标数显解析度:0.0005mm |
|||||||||||||||||||||||||||
|
投影屏 |
投影屏尺寸(mm) |
φ330 |
φ425 |
||||||||||||||||||||||||
|
投影旋转范围:0~360度 |
|||||||||||||||||||||||||||
|
旋转角度数显解析度:1’或0.01度 |
|||||||||||||||||||||||||||
|
φ300物镜 |
|
||||||||||||||||||||||||||
|
φ400物镜 |
|
||||||||||||||||||||||||||
|
数据处理系统 |
DC-3000多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出 |
||||||||||||||||||||||||||
|
仪器照明 |
透射与反射照明光源均为24V/150W卤素灯 |
||||||||||||||||||||||||||
|
仪器电源 |
110V/220V(AC)，50/60Hz，总功率400W |
||||||||||||||||||||||||||
|
冷却方式 |
强制风冷(3轴流风扇) |
||||||||||||||||||||||||||
|
外形尺寸 |
长×高×宽(mm) |
1150×600×960 |
1350×6600×1170 |
||||||||||||||||||||||||
|
仪器重量 |
Kg |
150 |
200 |
||||||||||||||||||||||||
以上设备参数仅供参考，最终解释权归本公司所有。
