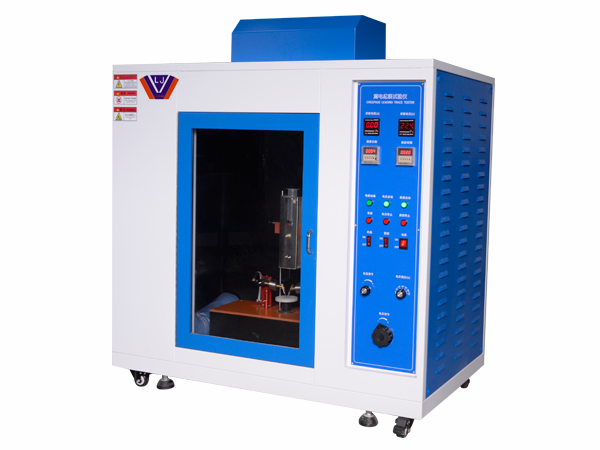

漏电起痕试验机
- 品牌： 力坚
- 型号： LJ-97
产品介绍：
漏电起痕试验机用于电器产品受潮湿和杂质环境的影响下，不同极性的带电部件之间或带电部件与接地金属部件之间可能会引起绝缘上的漏电，产生的电弧对电器造成击穿短路或由于放电使材料蚀损，甚至引燃导致火灾。本试验仪器就是模拟上述情况对绝缘材料进行的一种破坏性试验，用以测试和评定在规定电压下，绝缘体在电场和含杂质水作用时的相对耐漏电起痕性。适用于电工电子产品，家用电器的固体电器绝缘材料及其产品，如：继电器插座、转换开关盖、接触器躯体等
参考标准：
IEC60112 ： 2003 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法等标准规定的仿真试验项目。
试验方法：
漏电起痕试验仪是在固体绝缘材料表面上，在规定尺寸 ( 2mm × 5mm ) 的铂电极之间，施加某一电压并定时 (30s) 定高度 ( 35mm ) 滴下规定液滴体积的污染液体 (0.1%NH 4 CL) ，用以评价固体绝缘材料表面在电场和污染介质联合作用下的耐受能力，测定其相比电痕化指数 (CT1) 和耐电痕化指数 (PT1) 。
技术参数:
|
电极材料 |
试验电极 - 铂，电极接杆 - 银 |
|
电极尺寸 |
( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm ) ，30°±2° |
|
电极距离 |
4.0mm ± 0.01mm ，夹角 60°±5°； |
|
电极压力 |
1.00N±0.001N； |
|
试液电阻 |
A 液 0.1%NH4Cl，3.95±0.05Ωm， B 液 1.98±0.05Ωm； |
|
液滴体积 |
20 滴 0.380g ～ 0.480g ， 50 滴 0.997g ～ 1.147g ( 可微调节 )； |
|
液滴高度 |
35mm ± 5mm ( 可调节 )； |
|
液滴时间 |
30s±0.1s( 优于标准 )( 数显，可预置调节 ) ， 50 滴时间 24.5min±2min； |
|
液滴滴数 |
1 ～ 9999( 数显，可预置 )； |
|
试验风速 |
0.2m /s( 新标准 )； |
|
试验电压 |
100V ～ 600V(25V 分度，可调节 )； |
|
电源压降 |
1.0A ± 0.1A 时 8%； |
|
起痕判断 |
0.50A ±10% ， 2.00s±10% ； |
|
外形尺寸 |
宽 1120mm × 深 520mm × 高 1350mm ，排气孔径Φ100mm； |
|
试验电源 |
220V 0.6kVA 50-60Hz 。 |
以上技术参数仅供参考，具体参数以沟通协商为准，最终解释权归本公司所有。
